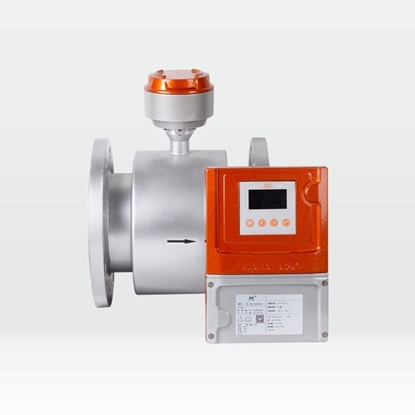

天康智能分體式電磁流量計產品詳細資料，安徽天康集團是行業十強企業，有豐富的流量計生產報價、設計安裝經驗，期待與您合作，將竭誠為您服務。

概述及用途/Overview and purpose---------------------------------------------------◆◆電磁流量計用于測量封閉管道中導電液體和漿液體的體積流量，適用于石油化工、鋼鐵冶金、給水排水、水利灌溉、水處理、環保污水總量控制、電力、造紙、食品等行業，與計算機配套可實現系統控制。 二、原理

工作原理/working principle-----------------------------------------------------------◆◆電磁流量計測量原理是基于法拉第電磁感應定律。流量計的測量管是一內襯絕緣材料的非導磁合金短管。兩只電極沿管徑方向穿通管壁固定在測量管上。其電極頭與襯里內表面基本齊平。勵磁線圈由雙向方波脈沖勵磁時，將在與測量管軸線垂直的方向上產生一磁通量密度為B的工作磁場。此時，如果具有一定電導率的流體流經測量管，將切割磁力線感應出電動勢E。電動勢E正比于磁通量密度B、測量管內徑d與平均流速V的乘積，電動勢E(流量信號)由電極檢出并通過電纜送至轉換器。轉換器將流量信號放大處理后，可顯示流體流量，并能輸出脈沖，摸擬電流等信號，用于流量的控制和調節。在圖1-1中，當導電流體以平均流速V（）通過裝有一對測量電極的一根內徑為D（）的絕緣管子流動時，并且該管子處于一個均勻的磁感應強度為B（T）的磁場中。那么，在一對電極上就會感應出垂直于磁場方和流動方向的電動勢（E）。由電磁感應定律可寫做（1）式：

結構組成/Structural components-----------------------------------------------------◆◆

產品特點/Product features-----------------------------------------------------------◆◆1.儀表結構簡單、可靠，無可動部件，工作壽命長。2.無截流阻流部件，不存在壓力損失和流體堵塞現象。3.無機械慣性，響應快速，穩定性好，可應用于自動檢測、調節程控系統。4.測量精度不受被測介質的種類及其溫度、粘度、壓力等物理量參數的影響。5.傳感器與表頭連接處單獨設計的密封件，可防止外界濕氣從連接處進入表頭和傳感器。6.勵磁線及電極線均采用優質的單芯屏蔽線，可降低干擾，提高信號的潔凈度，從而提高測量精度。7.傳感器表面油漆采用金屬氟碳漆，金屬氟碳漆中氟碳樹脂分子連上的氟碳鍵能夠抵抗紫外線的降解作用，表現出極其優異的耐久性、耐紫外線及耐侯性，使金屬氟碳漆涂層長久完美如新，減少維修的要求。8.具有雙向流量測量，雙向總量累計功能，內部具有三個積算器可分別顯示正向累積值，反向累積值及差值積算量。9.頻率可編程低頻三值波勵磁，提高了流量測量的穩定性，功率損耗低。10.采用新型32位ARM+CPLD集成度高，運算速度快，計算精度高。11.全數字量處理，抗干擾能力強，測量可靠。12.超低EMI開關電源，適用電源電壓變化范圍大，效率高，溫升小，EMC性能好。13.中英文菜單操作，使用方便，操作簡單，易學易懂。14.高清晰度寬溫型OLED顯示。15.使用智能化判斷，不采用測量修正設置，空管報警與電極檢測應用更加便捷。16.先進的“粗大誤差處理”技術，能夠切除漿液等流體測量尖狀干擾，減小輸出跳動，保18.持高精度測量并使輸出更加穩定。17.具有自檢與自診斷功能。18.新的鍵盤處理方式，避免鍵盤操作影響測量。可以進、退位操作菜單，使參數設置更加便捷。19.用AD421電流專用芯片使得4-20mA電流輸出更加穩定。

技術參數/Technical parameters-------------------------------------------------------◆◆名稱Focmag3102電磁流量計公稱通徑DN10-DN1800介質電導率≥5uS／cm精確度0.5 級、1.0 級 ( 隨口徑區分 )流速范圍0.5-10m/s 推薦1-5m/s環境溫度傳感器：(-40～+80)℃,轉換器：(-l5～+50)℃介質溫度≤100℃襯里材料聚四氟乙烯、聚氯丁橡膠、聚氨脂、聚全氟乙丙烯 (F46) PFA電極材料316L、哈氏合金 C、哈氏合金 B、鈦、鉭、鉑／銥合金、不銹鋼涂覆碳化鎢壓力等級DN10-DN400：1.6MPa DN450-DN600:1.0MPa ≥DN700:0.6Mpa特殊規格訂貨時請注明殼體材質碳鋼 不銹鋼安裝形式一體式；分體式通訊RS485（Modbus協議）、HART輸出信號全隔離(4-20mA電流、脈沖、上下限報警)負載電阻4-20mA是0-750Ω消耗功率≤15W電源220V AC 50HZ、24V DC顯示器顯示瞬時流量、流速、百分比、空管比、正.反向累積、報警顯示防護等級IP65 IP68（需特殊定制）防爆等級ExⅡBT6 Gb電器接口M20*1.5 口徑測量范圍口徑測量范圍口徑測量范圍(m 3 /h)(mm)(m 3 /h)(mm)(m 3 /h)DN100.14 ～ 1.40DN12522.08～ 441.56DN700692.37 ～13847.40DN150.32 ～ 6.36DN15031.79～ 635.85DN800904.32～ 18086.40DN200.57～ 11.30DN20056.52 ～ 1130.4DN9001144.5～ 22890.60DN250.88～ 17.66DN25088.31 ～ 1766.25DN10001413.0～ 28260.00DN321.45～ 28.94DN300127.17～ 2543.40DN12002034.7～ 40694.40DN402.26～ 45.22DN350173.09～ 3461.85DN14002769.4～ 55389.60DN503.35～ 70.65DN400226.08～ 4521.60DN16003617.2～ 72345.60DN655.97～ 119.40DN450286.31～ 5722.65DN18004578.1～ 91562.40DN809.04～ 180.86DN500353.25～ 7065.00  DN10014.13 ～ 282.60DN600508.68～ 10173.6

產品外形尺寸/Product dimensions-----------------------------------------------------◆◆一體型A=155mmB=200mmC=240mm總高=H+A分體型A=85mmB=155mmC=115mm總高=H+A 公稱通徑DN壓力等級法蘭外徑D螺栓孔中心圓直徑K螺栓孔 n-L總長L高度H參考重量kg10PN4090604-φ142001901015PN4095654-φ142001901020PN40105754-φ142001901025PN40110854-φ142002001032PN401401004-φ182002051140PN401501104-φ182002151250PN401651254-φ182002201565PN161851454-φ182002401680PN162001608-φ1820025518100PN162201808-φ1825027020125PN162502108-φ1825030025150PN162852408-φ2230033030200PN1634029512-φ2435039045250PN1640535512-φ2645045065300PN1646041012-φ2850050079350PN1652047016-φ3055052095 1400PN1658052516-φ3260063540450PN1061556520-φ26600685150500PN1067062020-φ26600750170600PN1078072520-φ30600830200700PN6.086081024-φ26700890335800PN6.097592024-φ308001095440900PN6.01075102024-φ3090011955681000PN6.01175112028-φ30100012957581200PN6.01405134032-φ33120013958751400PN6.01630156036-φ361400159512351600PN6.01830176040-φ361600170016501800PN6.02045197044-φ391800193017901.上表所有數據僅基于標準型傳感器2.其他未列出的壓力等級，尺寸可能會不同3.對于口徑較小的傳感器，表頭的尺寸可能大于傳感器注：以上尺寸為參考尺寸，如有特殊選型該值可能會有所不同

產品選型/product selection---------------------------------------------------------◆◆ 襯里材料主要性能最高介質溫度適用范圍一體型分離型聚四氟乙烯（F4）1.是化學性能最穩定的一種塑料，能耐沸騰的鹽酸、硫酸、硝酸和王水，也能耐濃堿和各種有機溶劑。不耐三氟化氯、高溫三氟化氯、高速液氟、液氧、臭氧的腐蝕。70℃100℃ 150℃ （需特殊訂貨）

1.濃酸、堿等強腐蝕性介質

2. 衛生類介質

2.耐磨性能不如聚氨酯橡膠。3.抗負壓能力不如聚氯丁橡膠。聚全氟乙丙類烯（F46） 同上 聚氟合乙烯（Fs）適用溫度上限較聚四氟乙烯低， 但成本也較低。80℃ 聚氯丁橡膠1.有極好的彈性，高度的扯斷力，耐磨性能好。80℃ 120℃ （需特殊 訂貨）水、污水、耐磨損性的泥漿礦漿2.耐一般低濃度酸、堿、鹽介質腐蝕，不耐氧化性介質的腐蝕。聚氨酯橡膠1.耐磨性能極強 。80℃中性強磨損的礦漿、煤漿、 泥漿2.耐腐蝕性能較差。 電極材料耐蝕及耐磨性能不銹鋼 0Cr18Ni12Mo2Ti用于工業用水、生活用水、污水等具有弱腐蝕性的介質，適用于石油、化工、鋼鐵等工業部門及市政、環保等領域。哈氏合金B(yǎng)對沸點以下的一切濃度的鹽酸有良好的耐蝕性，也耐硫酸、磷酸、氫氟酸、有機酸等非氯化性酸、堿，非氧化性鹽液的腐蝕。哈氏合金C能耐非氧化性酸，如硝酸、混酸、或鉻酸與硫酸的混合介質的腐蝕，也耐氧化性鹽類如Fe+++、Cu++下或含其他氧化類的腐蝕，如高于常溫的次氯酸鹽溶液、海水的腐蝕。鈦能耐海水、各種氯化物和次氯酸鹽、氧化性酸（包括發煙硫酸）、有機酸、堿的腐蝕。不耐較純的還原性酸（如硫酸、鹽酸）的腐蝕，但如酸中含有氧化劑（如硝酸、Fe+++、Cu++）時，則腐蝕大為降低。鉭具有優良的耐腐蝕性，和玻璃很相似。除了氫氟酸、發煙硫酸、堿外，幾乎能耐一切化學介質（包括沸點的鹽酸、硝酸和150℃一下的硫酸）的腐蝕。在堿中不耐蝕。鉑/銥合金幾乎能耐一切化學介質，但不適用與王水和銨鹽。不銹鋼涂覆用于無腐蝕性，強磨損性的介質。注：由于介質種類繁多，其腐蝕性又受溫度、濃度、流速等復雜因素影響而變化，故本表僅供參考。用戶應根據實際情況自己做出選擇，必要時應做擬選材料的耐腐試驗，如掛片試驗。

安裝方式/Installation method---------------------------------------------------------◆◆  直管段：使用直管段可防止介質因彎管、TT型三通、截止閥、變徑管的影響而產生渦流或失真  接地：流量計必須按規定接地，以保證流量計可靠的工作、防止操作人員收到電擊a.無內壁涂層或襯里的金屬管道，不使用接地環進行接地。b.帶內壁涂層或襯里的金屬管道和絕緣管道，使用接地環進行接地。

接線指南/Wiring guide-----------------------------------------------------------------◆◆a.電磁流量轉換器的接線必須由專業技術人員完成。b.所有接線應在切斷供電電源后進行；按說明書正確牢固連接。c.旋緊出線套的壓緊螺母和端蓋，保持轉換器良好密封。d.應在有可能遭受雷擊浪涌的線路上安裝浪涌抑制器件。e.在供電前還應再次檢查所有接線****無誤。圓形一體轉換器的接線端子圖方形分體轉換器的接線端子圖 關于有源無源4-20mA重要說明：電磁流量計是4線制儀表不同于兩線制儀表的4-20mA，兩線制4-20mA儀表需要測量電流表同時需要外接24V電源才可以正常工作，而電磁流量計本身是4線制4-20mA內部已經有24V電源無需外接只需要接一個單純的電流表即可。無特殊定制說明本公司生產電磁流量計都是有源4-20mA不需要外接24V電源否則將燒壞儀表。   ①　一體電磁流量計有源4-20mA輸出接線（一體電磁流量計默認情況下是有源4-20mA用戶設備電流表不能有電源輸出） ②　一體電磁流量計無源4-20mA輸出接線 （一體電磁流量計無源4-20mA需要在訂貨時說明否則是有源4-20mA輸出）    ③　分體電磁流量計有源4-20mA輸出接線（分體電磁流量計無需特殊定制同時支持有源和無源4-20mA） ④　分體電磁流量計無源4-20mA輸出接線 （分體電磁流量計無需特殊定制同時支持有源和無源4-20mA）  ⑤　用戶設備怎么判斷需要有源電流輸出還是無源電流輸出？a.斷開電磁流量計與用戶設備4-20mA連接線確保用戶設備處于開路狀態。b.用數字萬用表電壓檔測量用戶設備4-20mA連接線是否有24V左右電壓。c.如果有24V左右電壓則需要定無源電流輸出否則需要定有源電流輸出;

運輸方式/type of shipping------------------------------------------------------------◆◆a.請勿通過一體轉換器外殼抬起流量計b.請勿使用金屬吊鏈c.請使用皮質吊帶吊裝流量計

常見故障及解決辦法/Common failures and solutions----------------------------------◆◆故障名稱解決辦法轉換器無顯示1.檢查電源是否連接2.檢查保險絲是否完好3.檢查供電電壓是否符合要求4.如上述三項均正常，將將轉換器返廠維修勵磁報警1.勵磁線圈絕緣度下降空管報警1.被測流體是否滿管2.流量計是否按要求正確安裝3.被測流體電導率過低4.空管閥值設置過低無流量時顯示有流量1.空管閥值設置過高2.空管報警允許未打開3.電極被污染導致零點偏移（此時管道滿管）4.信號線絕緣度下降（此時管道滿管）流量測量不準或波動大1.流體是否滿管2.流量計是否按規定接地3.信號線絕緣度下降4.流量計是否按要求正確安裝流量上限報警1.現場流量大于流量上限閥值，修改流量上限閥值流量下限報警1.現場流量低于流量下限閥值，修改流量下限閥值有流量時無流量顯示1.截止閥是否開啟2.信號線接地3.流量過低，小信號切除設置過高4.空管閥值設置過低



以上天康智能分體式電磁流量計產品信息由安徽天康集團股份有限公司整理，安徽天康集團是一家專業生產包括智能分體式電磁流量計在內的儀表電纜廠家，是民營500強企業，我們有豐富的生產設計安裝維護經驗，我們誠待與您合作！
